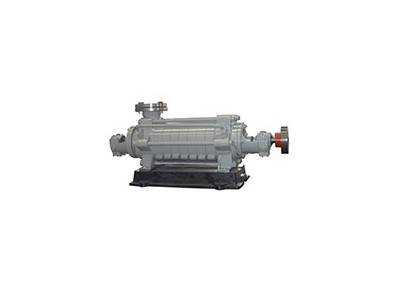

DM/MD—多級、節段式耐磨水泵

580—泵的流量（m3/h）

70—單級揚程

5—泵級數為5級

三、結構說明

1、 泵殼體部分

泵殼體部分主要由軸承、前段、中段、后段、導葉等用螺栓聯接成整體，

前段吸入口中線呈水平線，后段吐出口中線與水平垂直。

2、 轉子部分

轉子部分主要由軸承及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分的葉輪數目是根據泵的級數而定。

3、 軸承部分

本DM/MD型泵軸承有滑動軸承和滾動軸承兩種，按型號不同而定，均不承受軸向力。泵在運行中應當允許轉子部分在泵殼體中軸向游動，不能采用向心軸承。

4、 泵的密封

泵的前段、中段、后段之間密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間靠密封環、導葉套、填料密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時應予及時更換。

5、 平衡機構

平衡機構由平衡環、平衡盤、平衡套等組成，平衡機構用于平衡泵的軸向力。
